一、功能及特點

u 主要功能

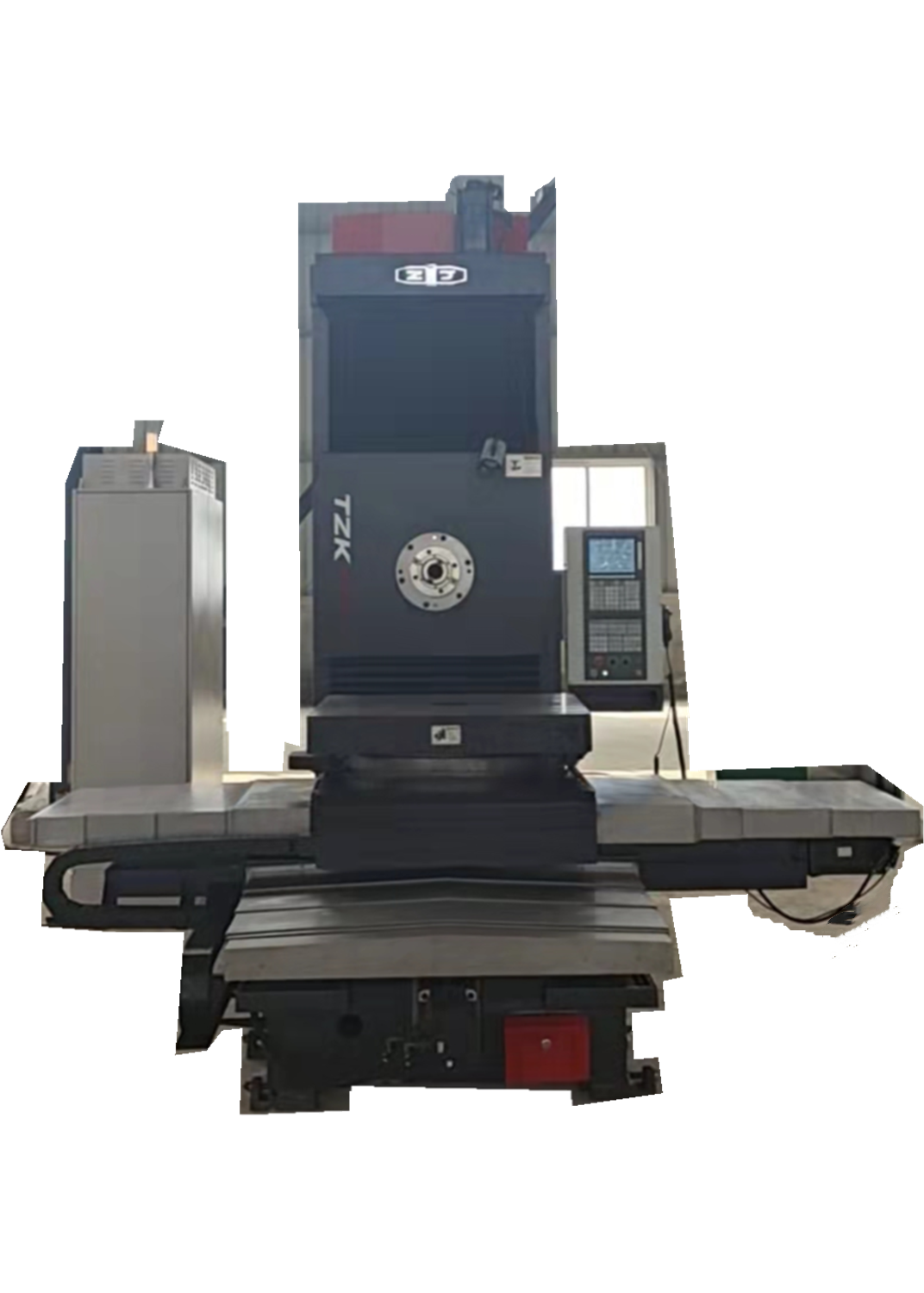

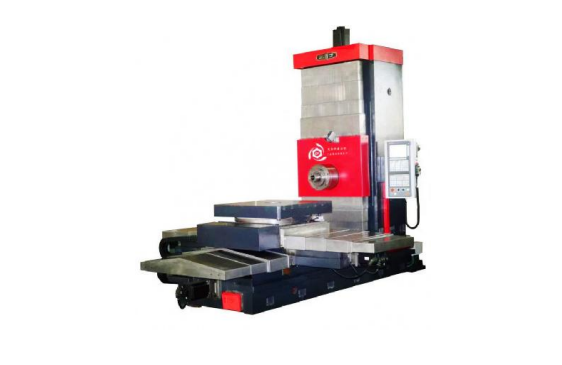

TZK6111 臥式銑鏜床是沈陽機床針對國內外機械制造行業的發展形勢，對 機床市場進行分析、研究后，精心開發的一款新產品。本機床是具有較高數控 化程度的臥式銑鏜床，可對工件進行鉆孔、鏜孔、擴孔、鉸孔、锪平面、銑平 面、切槽等切削加工。  本機床可廣泛應用于船舶、冶金、鐵路機車車輛、工程機械、風能發電、 礦山機械、紡織、印刷、輕工、機床制造等行業，是加工箱體類零件高性價比 設備。

u 主要特點

l 機床總體布局為龍門式立柱、正掛箱。

l X、 Y、Z 三軸采用鑄鐵硬導軌，經過淬火處理。

l 主軸（鏜桿）采用材質為38CrMoAlA，經過表面氮化，研磨拋光處理，經久耐 用。

l 機床的主運動采用伺服電機經齒輪兩檔變速實現主軸5-2000r/min 的轉速范 圍。

l 主軸錐孔為7：24-50 號，有自動松夾刀裝置。

l 機床導軌采用全封閉式拉板防護，延長導軌使用壽命；

l X、Y、Z、W、B 進給軸均采用獨立的交流伺服電機驅動。

l 各導軌運動副均有可調定時潤滑裝置供油，可保證各潤滑點足夠的潤滑油。

l 配備液壓站，實現工作臺夾緊松開、主軸松夾刀和主軸高低檔變速。

三、電氣系統

電氣系統采用：廣州數控GSK25iMB  GSK 25iMb 是在原GSK25iM 系列產品基礎上迭代升級的高性能、高可靠性CNC 系統，系統功能強大，操作方便，適用于多功能加工中心、鏜、銑、鉆、車、磨等 機床、復合機床和自動化設備的控制。 l 本產品采用廣州數控 GR-L 系列交流伺服驅動單元，是支持 GSK-Link 總線協議的伺服驅動單元產品。

l 進給伺服電動機采用廣州數控GSKSJT 型交流伺服電動機。

l 主軸伺服電機采用廣州數控ZJY 系列主軸伺服電動機。

六、驗收標準 GB/T 9061-2006 金屬切削機床 通用技術條件

GB 15760-2004 金屬切削機床 安全防護通用技術條件

GB 5226.1-2008 機械電氣安全 機械電氣設備 第1部分：通用技術條件

GB/T 1182-2008 產品幾何技術規范（GPS）幾何公差 形狀、方向、位置和跳 動公差標注

GB/T 16769-1997 金屬切削機床 噪聲聲壓級的測量方法

GB/T 17421.1-1998 機床檢驗通則 第1部分：在無負荷或精加工條件下機床 的幾何精度

GB/T23570-2009 金屬切削機床 焊接件通用技術條件

GB/T23572-2009 金屬切削機床 液壓系統通用技術條件

JB/T 9872-1999 金屬切削機床 機械加工件通用技術條件

JB/T 9874-1999 金屬切削機床 裝配通用技術條件

JB/T 9877-1999 金屬切削機床 清潔度的測定

七、 責任

l 我廠為每臺機床提供《使用說明書》。《使用說明書》提供機床的安全性能、 安全注意事項以及操作、調整和維護的安全要求等方面的內容。指導用戶 對機床進行合理安裝、調試、使用、操作、維護和保養，確保人、機安全。

l 制造廠對為用戶所提供的機床及隨機供應的輔助設備的安全防護負責，用 戶對所增加的夾具、工裝和輔助設備的安全防護負責。

l 用戶對未按《使用說明書》安裝、操作和維護機床而造成的損壞負責。 注釋：圖片僅供參考以實物為準
