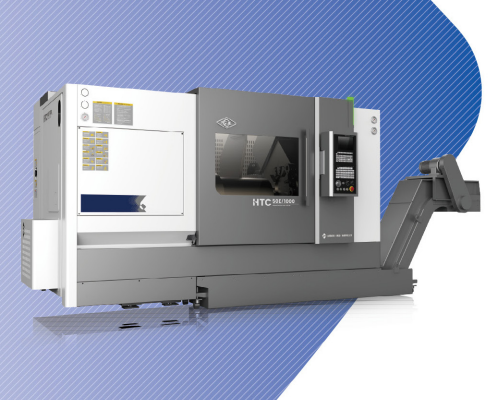

HTC50E系列新一代數控臥式車床

匠心制造經典“傳承”

整機國產化率100% 核心工藝重塑沈一品牌

超凡性能卓越“品質”

“三化”模塊研制，優中選優 規范制造品質保證

優化設計體積“精巧”

機床內部結構優化 占地面積減少15%

高剛性整體床身

該系列機床采用45°傾斜 的整體床身，切削時受 力更穩定。加大的尾座 及床鞍導軌跨距，極大 的提升了床鞍和尾座的 剛性

高轉速、高剛性 高精度的主軸

整體式主軸結構尺寸 經過優化，可滿足高 剛性、高轉速。通過 精心的裝配使主軸達 到最理想的精度，具 有溫升低，熱變形小、 精度高的特點

高剛性尾座

尾座采用內裝式套筒小 主軸結構，具有回轉精 度好、剛度高的特點，整個尾臺體位置可通過 床鞍拖動進行前后粗調

高剛性進給系統

為了補償因工作溫度 升高而引起絲杠伸長, 保證絲杠使用時的定 位精度和滾珠絲杠的 系統剛性，在裝配前 按一定的熱伸長量對 絲杠進行預拉伸并預 緊，消除溫升對精度 的影響

高剛性伺服刀架

采用伺服十二工位刀 架。刀塔為伺服驅動液 壓鎖緊方式，刀架、靜 音、高速、扭力大、換 刀速度快。刀塔內部鎖 緊油缸配合精密的凹凸 齒定位器，換刀定位精 確度高，可正、反轉換 刀，可承受重切削

滑動導軌配置

HTC50系列可選滑動 導軌結構，剛性更高， 適合重切等

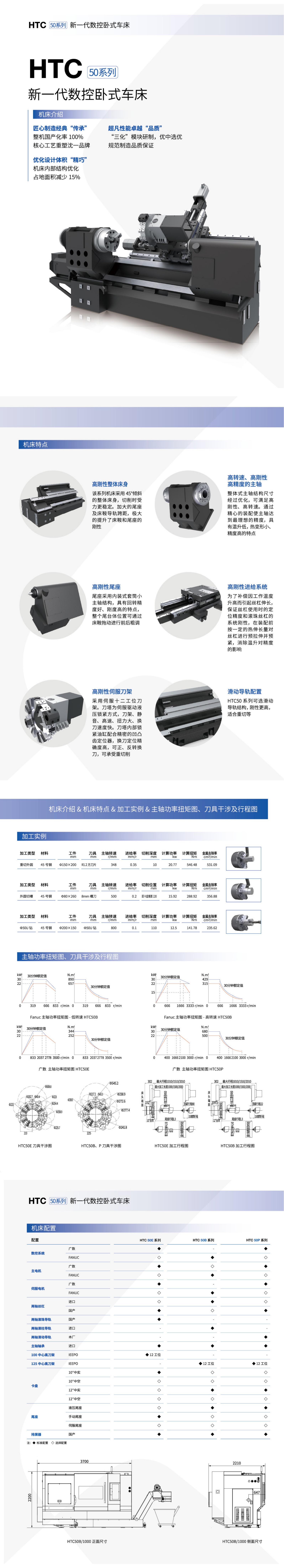

技術參數

注：表中所提供參數僅為參考，如有變，請以實物為主。
